此系列包括:QJYD23(170),QJYD23(200),QJYD23(236),QJYD23(280),QJYD23(335),QJYD23(370),QJYD23(400),QJYD23(450),QJYD23(500),QJYD23(560),QJYD23(630),QJYD23(710),QJYD23(800)
一、产品分类
QJY系列减速器是工厂根据国内外市场需求开发的硬齿面(渗碳,淬火齿面)起重机减速器.包括三大类12种基本形式.
QJYD23的结构如下图

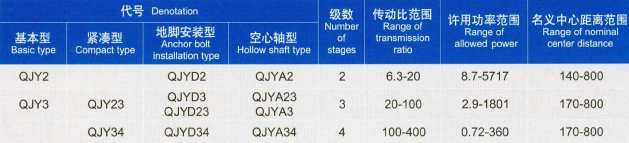

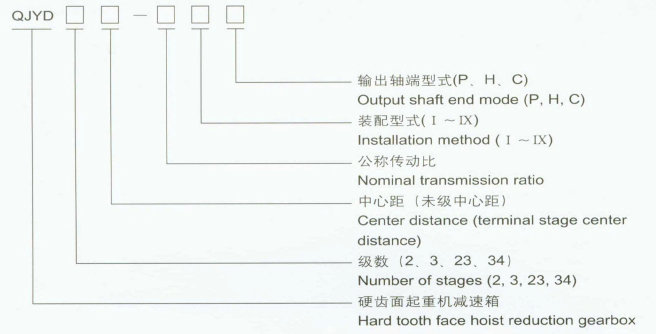

QJY系列减速器型式代号与主要参数
二、性能特点
1、齿轮均采用优质低碳合金钢,渗碳,淬火,齿轮精度6级。
2、精度高,效率高,传动平稳,噪音低,比调质齿轮减速器(QJ系列)体积小,重量轻,承载能力大,可靠性高。
3、焊接箱体结构。安装形式:三支点安装和地脚安装。
4、输出轴型式:平键,渐开线花键,齿轮轴端,空心轴四种。
5、一般采用油池润滑,自然冷却,立式减速器采用循环油润滑。
6、采用滚动轴承
应用范围:
1、输出转速一般n1小于等于1500r/min.
2、工作环境温度-40到+50C
3、正反两向运转
4、适合各种类型起重机减速器选用

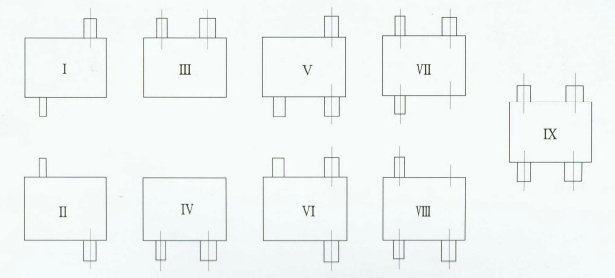

三、装配型式
四、安装型式
QJYD2,QJYD3,QJYD23,QJYD34型采用地脚安装
QJY2,QJY3,QJY23,QJY34型式采用支点支撑安装
QJYA2,QJYA3,QJYA23,QJYA34

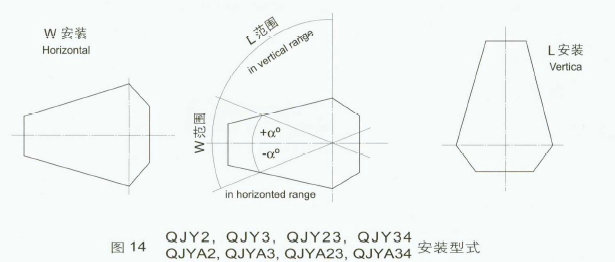

允许有卧式W或立式L两种方式

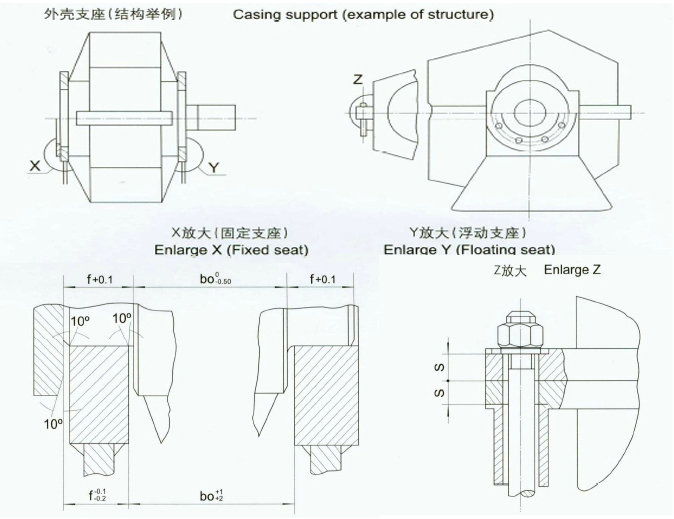

QJY2,QJY3,QJY23,QJY34型减速器支撑型式
五、轴端型式
高速轴采用圆柱轴伸平键联接
输出轴端
P-圆柱轴伸平键,单键联接
H-圆柱轴伸渐开线花键联接
C-圆柱轴端(仅用于中心距为236~560mm的减速器)

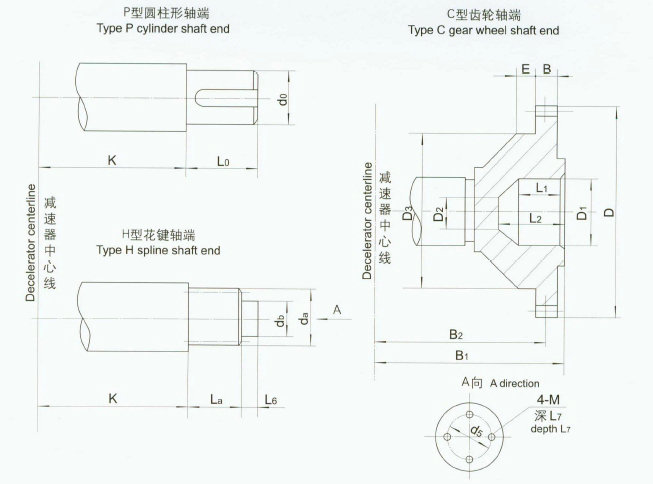

轴端结构型式图如下:

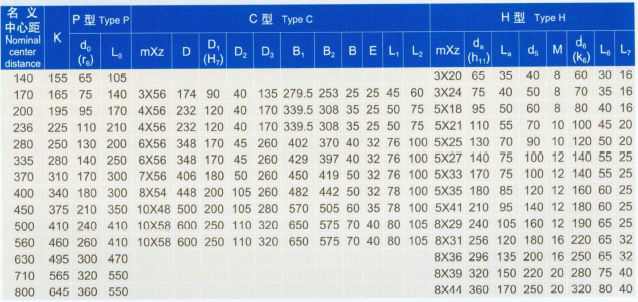

输出轴端尺寸参数表:
六、QJYA代号示例

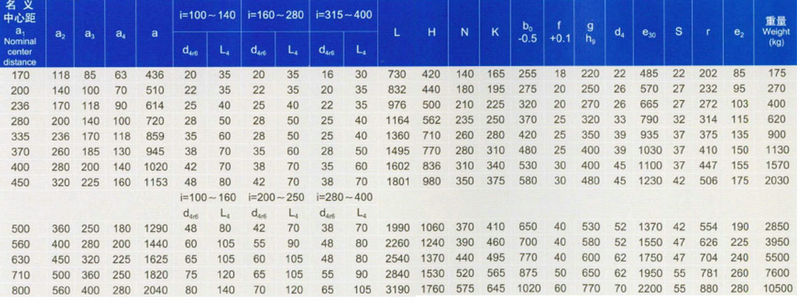

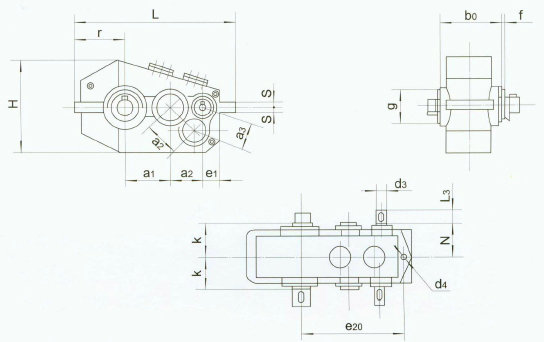

七、QJYD23外形,安装尺寸

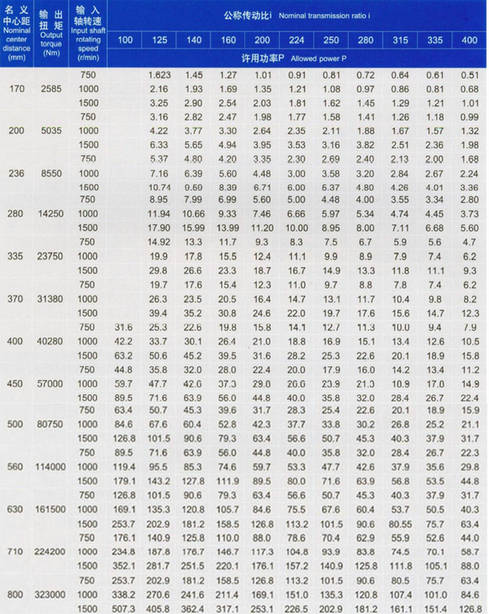

八、QJY3,QJY23,QJYD3,QJYA3许用功率表
