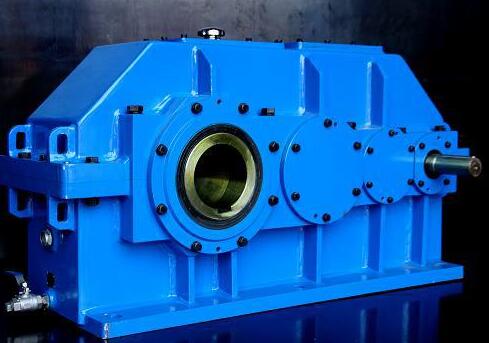

  QY3D减速机

1、减速器的分类、应用范围
     QY型系列减速器包括QYS型(三支点)和QYD型(底座式)两个系列起重机用硬齿面减速器。它有三级、四级和三四级结合型三种

     此减速器主要用于起重机各有关机构,也可用于运输、冶金、矿山、化工及轻工等机械设备的传动中。其工作条件为:
     1)齿轮圆周速度不大于20min;
     2)高速轴转速不大于1500r/min;
     3)工作环境温度为-40℃- +45℃;
     4)可正反两向运转。



2、性能特点:
     考虑起重机各机构的工作特点、传动比范围、进一步提高产品性能,采用较少规格满足用户多方面的要求,其特点为:
     1)承载能力高。齿轮采用渗碳、淬火、磨齿加工,承载能力比调质滚齿的软齿面和中硬齿面齿轮减速器有大幅度提高。
     2)体积小、重量轻。与软齿面和中硬齿面减速器相比.相同承载能力减速器可降低2-4个相当机座号。
     3)效率高、噪声低、振动小。采用磨齿加工提高了精度等级,齿轮又进行了修缘,每级齿轮的综合效率为0.98,振动和噪声显著降低。
     4)采用多级数,减少单级速比。可拉开中心距,降低减速器整机高度,满足起重机各机构的要求;减速器的更大公称传动比达到400,满足了慢速起重机的要求。
     5)三支点减速器,可立式、卧式、甚至偏转一定角度安装,方便灵活。
     6)本系列减速器有三四级结合型(即三级的装配型式,四级的传动比)为慢速起重机的通用化提供前提。



3、轴端型式
     高速轴端采用圆柱轴伸,平键联接。
     低速轴端有三种型式:
     a. P型:圆柱轴伸,平键、单键联接;
     b. H型:圆柱轴伸,渐开线花键联接;
     c. C型:齿轮轴端(仅名义中心距为180-560mm的减速器具有齿轮轴端)。

标记示例:
     1)名义中心距a1=315。公称传动比i=56.装配型式为m,低速轴端为花键轴伸,起重机
        用三支点硬齿面三级减速器。
        标记为:减速器QY3S315-56ⅢH。
     2)名义中心距a1=450,公称传动比i=280,装配型式为n,低速轱为齿轮轴端。起重机
        用底座式硬齿面四级减速器。
        标记为:减速器QY4D450-280ⅡC。
